| ELEMENTS | SOCIETE | DESCRIPTION |
|---|
 DEPOT DE GENNES | SFPLJ |
Pipeline d'alimentation de dépot depuis le pipeline SPSE
Manifold/boostings : il s’agit du poste de pompage et de vannes destinés au remplissage des réservoirs, aux transferts et expéditions de produits
4 réservoirs aériens T1, T2, T5, T6 de contenance unitaire maximale de 26'750m³
Station de pompage du pipeline SFPLJ : SP1
Départ du pipeline du Jura vers la raffinerie de CRESSIER
Salle de contrôle
Local pomperie incendie
Réserves eau incendie
Transformateurs HT et BT
Locaux de stockage
Centre de maintenance
|

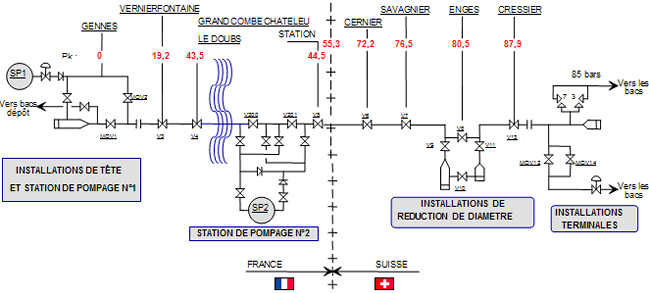

| CONDUITE DU DEPOT A LA FRONTIERE F/CH | SFPLJ |
Longueur: 55.3km
Diamètre: 406.4mm
Epaisseur: de 6.35mm à 9.52mm
Volume au km, 121.5m³
Volume des tronçons=6740m³
Pression: 90bar à Gennes
|
 CONDUITE DE LA FRONTIERE A L'IRD
IRD: Installation de réduction
de diamètre | OJNSA |
Longueur: 25.24km
Diamètre: 406.4mm
Epaisseur: de 6.35mm à 9.52mm
Volume au km: 121.5m³
Volume des tronçons: 3050m³
Pression: 15bar à l'IRD
|
| CONDUITE DE L'IRD A LA RAFFINERIE DE CRESSIER | OJNSA |
Longueur: 7.1km
Diamètre: 273.05mm
Epaisseur: de 6.35mm à 8.74mm
Volume au km: 53.2m³
Volume des tronçons: 3050m³
Pression: 67bar à Cressier
|

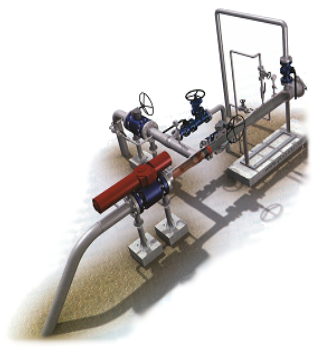

| RAFFINERIE DE CRESSIER | VARO Refining Cressier SA |
3 réservoirs aériens T1, T2, T3 de contenance unitaire maximale de 27'670m³
|
